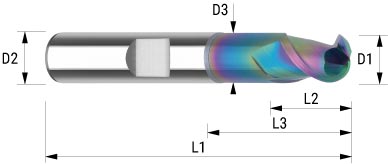

| Produktbezeichnung (Variante) | D1 | D2 | D3 | L1 | L2 | L3 | Z | R | Schaft | L4 | Materialeignung | ART.-NR: | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B.DA1.030.00 | 3 | 3 | 2.9 | 50 | 6 | 16 | 2 | 1.5 | HA | 6 |
|
M20062058 | |
| B.DA1.040.00 | 4 | 4 | 3.9 | 54 | 7 | 17 | 2 | 2 | HA | 7 |
|
M20062059 | |
| B.DA1.050.00 | 5 | 5 | 4.9 | 54 | 8 | 18 | 2 | 2.5 | HA | 8 |
|
M20062060 | |
| B.DA1.060.00 | 6 | 6 | 5.8 | 54 | 10 | 21 | 2 | 3 | HA | 10 |
|
M20062061 | |
| B.DA1.060.10 | 6 | 6 | 5.8 | 54 | 10 | 21 | 2 | 3 | HB-5 | 10 |
|
M20062062 | |
| B.DA1.080.00 | 8 | 8 | 7.8 | 59 | 12 | 27 | 2 | 4 | HA | 12 |
|
M20062063 | |
| B.DA1.080.10 | 8 | 8 | 7.8 | 59 | 12 | 27 | 2 | 4 | HB-5 | 12 |
|
M20062064 | |
| B.DA1.100.00 | 10 | 10 | 9.8 | 67 | 13 | 32 | 2 | 5 | HA | 13 |
|
M20062065 | |
| B.DA1.100.10 | 10 | 10 | 9.8 | 67 | 13 | 32 | 2 | 5 | HB-5 | 13 |
|
M20062066 | |
| B.DA1.120.00 | 12 | 12 | 11.7 | 73 | 16 | 38 | 2 | 6 | HA | 16 |
|
M20062067 | |
| B.DA1.120.10 | 12 | 12 | 11.7 | 73 | 16 | 38 | 2 | 6 | HB-k | 16 |
|
M20062068 | |
| B.DA1.160.00 | 16 | 16 | 15.7 | 83 | 20 | 44 | 2 | 8 | HA | 20 |
|
M20062069 | |
| B.DA1.160.10 | 16 | 16 | 15.7 | 83 | 20 | 44 | 2 | 8 | HB-k | 20 |
|
M20062070 |
